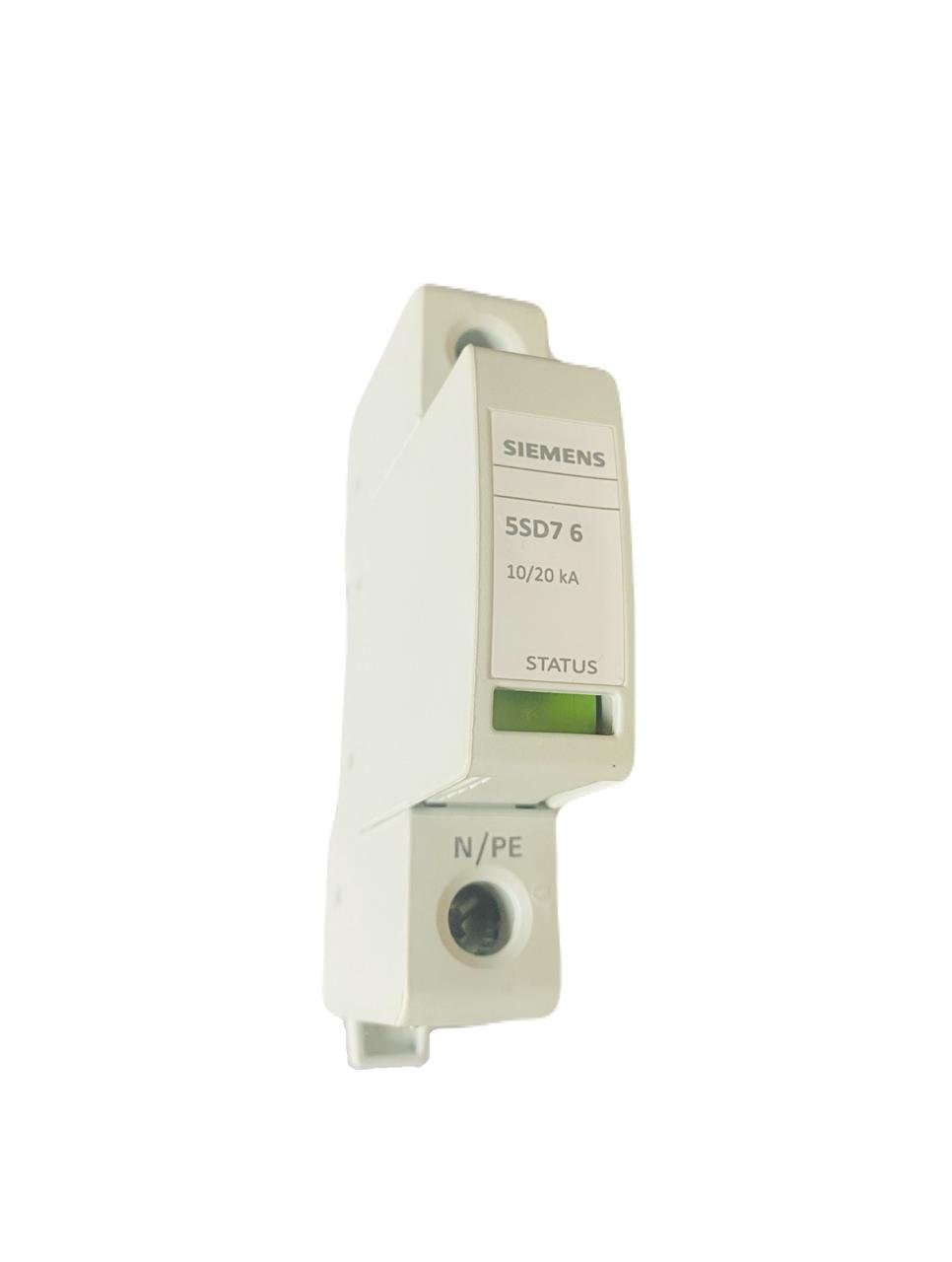

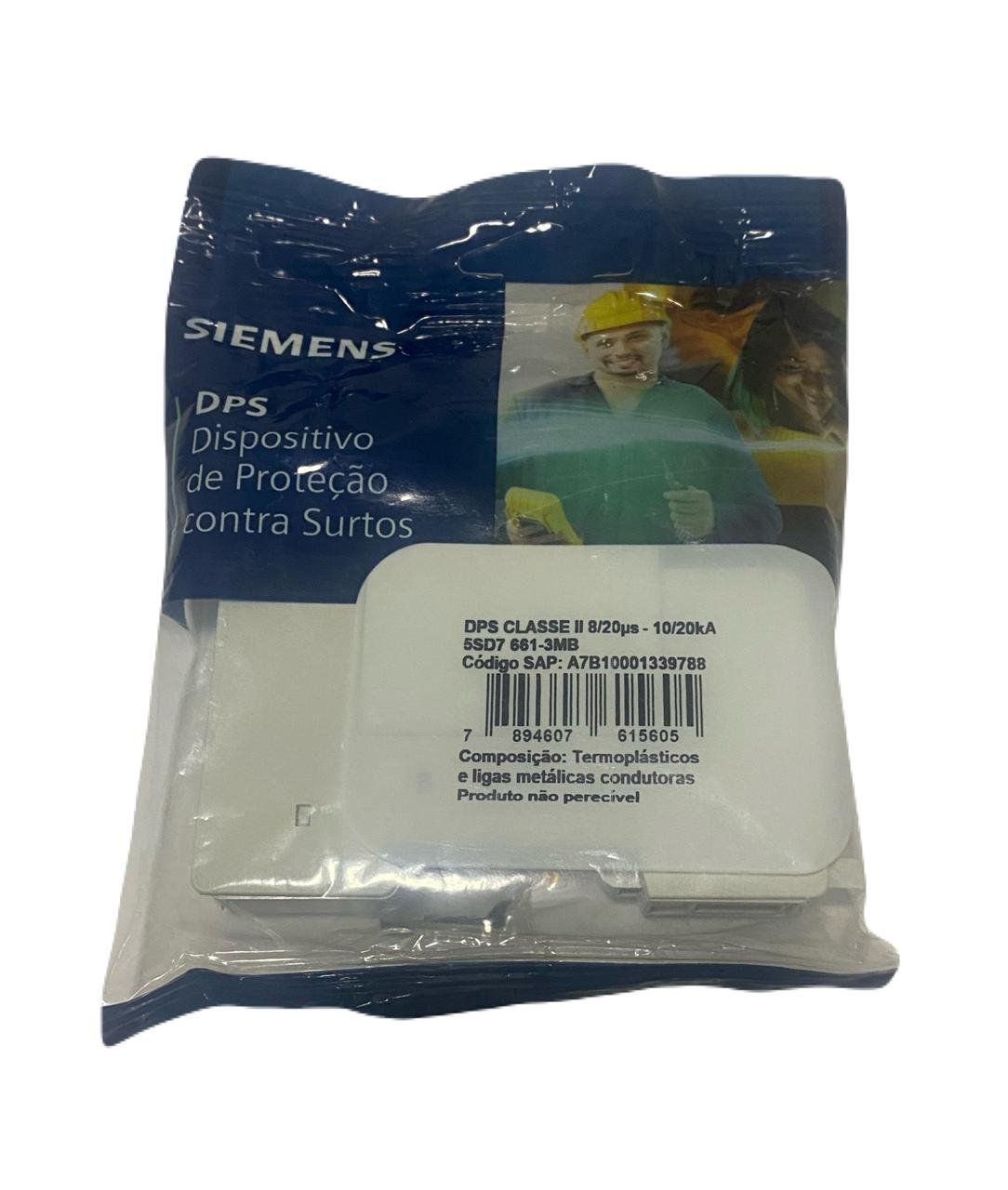

DPS – Dispositivo de Proteção contra Surtos Siemens Classe II 1P 8/20us – 10/20kA
Proteja seus equipamentos eletrônicos!
Descrição:
O Dispositivo de proteção contra Surtos (DPS) 5SD7 protege seus equipamentos contra os efeitos de descargas atmosféricas e picos de tensão causados por manobras de rede.
De acordo com a Norma Brasileira de Instalações Elétricas – NBR 5410, a utilização de DPS nas instalações elétricas é obrigatória. Visto que o Brasil é o país com maior incidência de raios no mundo e possui alta ocorrência de quedas de energia e consequentes religamentos, o uso deste produto é de extrema importância para proteção de nossos equipamentos eletrônicos.
O produto deve ser instalado em painéis e/ou quadros de distribuição de acordo com a NBR5410 e por um profissional técnico habilitado.
Especificações:

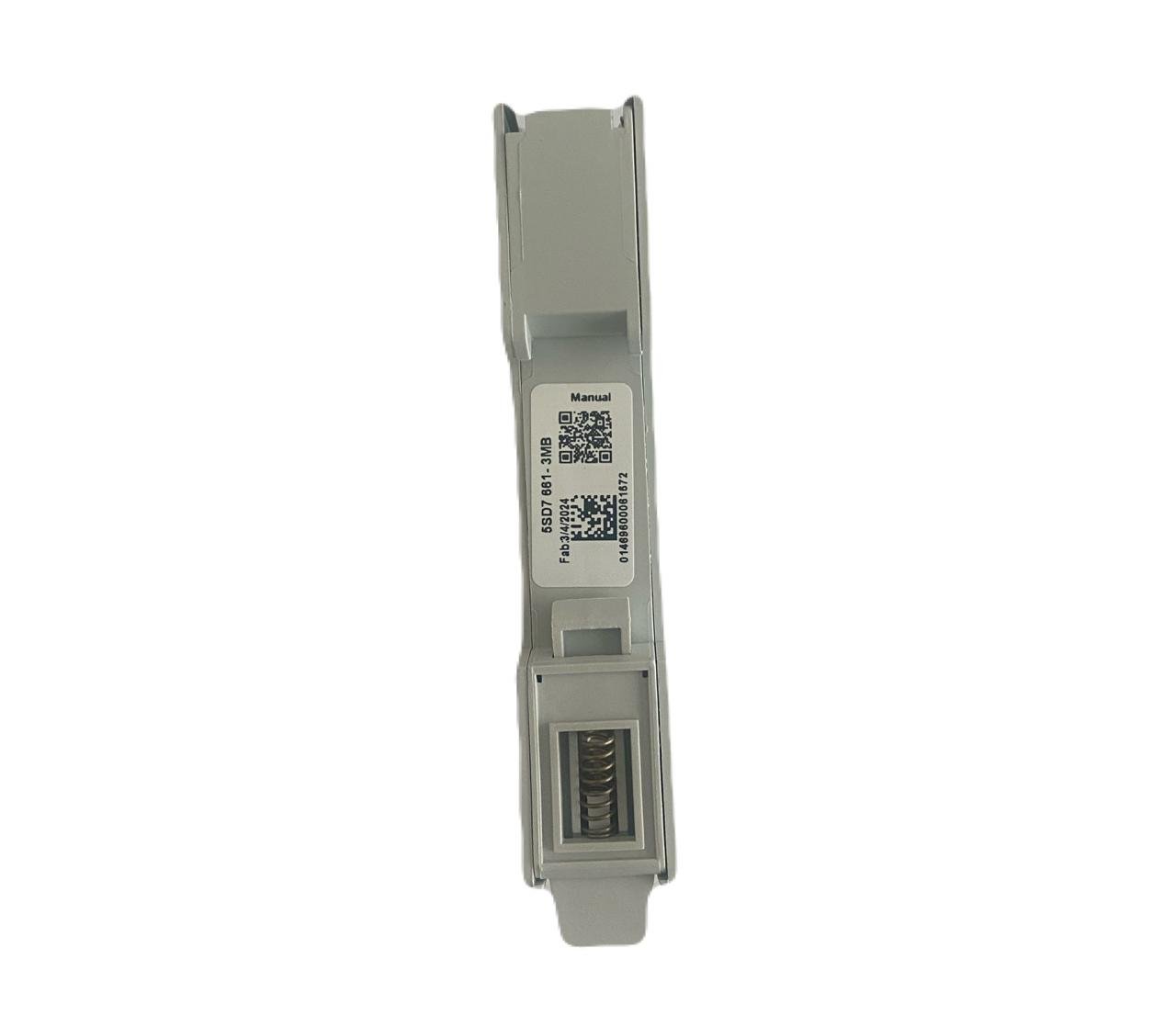

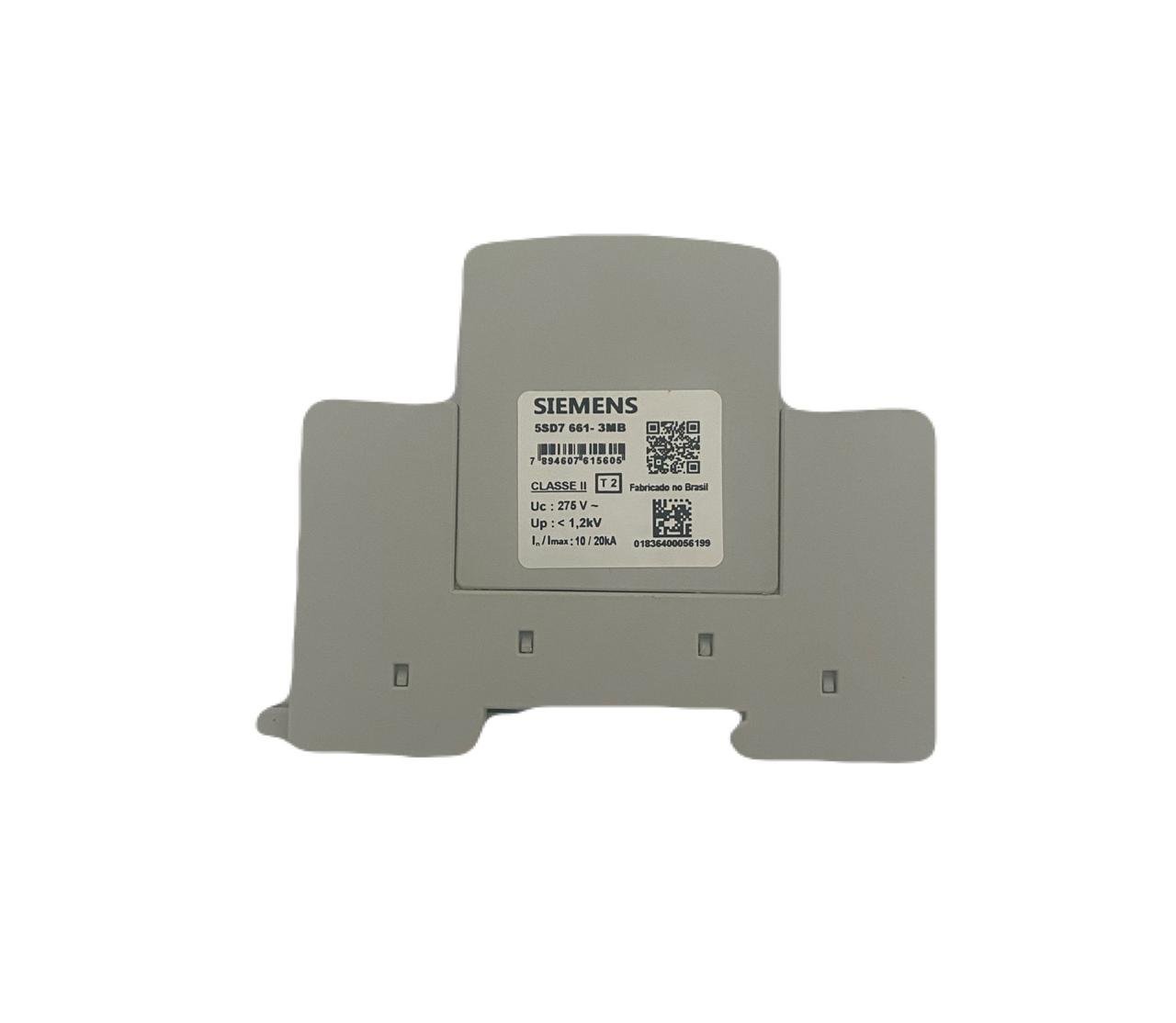

Referência: 5SD7661-3MB
Tensão máxima de operação contínua (AC): 275V
Corrente de descarga nom. 8/20us (In): 10kA
Corrente de descarga máx. 8/20us (Imax): 20kA
Tensão de refer. 1mA (Uref): 430V
Nível de Proteção (Up): 1,2kV
Dados Técnicos:
Modo de proteção: classe II (L/PE) – N/PE (modo comum) ou L/N (modo diferencial)
Tipo: Plug-in
Tecnologia de Proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: <25ns
Proteção térmica: sim
Máx. corrente de curto circuito s/ fusível backup: 5kA
Fusível Backup: 100A gI/gG
Sinalização do status de operação: Verde (SERVICO) Vermelho (DEFEITO)
Temperatura de Operação: -40°C a 70°C
Seção dos condutores de condução elétrica: 4 a 25mm²
Torque de aperto nos terminais: 3Nm
Grau de proteção: IP20
